Capire come scegliere la copertura della vasca di un depuratore significa partire dalla vasca reale: forma, dimensioni, eventuali interferenze tipo tubazioni e apparecchiature presenti. Una pianta rettangolare o circolare orienta la scelta, ma da sola non descrive tutti i vincoli che la copertura dovrà rispettare.
Per impostare una valutazione di fattibilità servono un rilievo attendibile e una descrizione degli interventi previsti sull’impianto. Questi elementi permettono di confrontare le famiglie di coperture in vetroresina e di individuare quali aspetti approfondire con l’ufficio tecnico.
Come scegliere la copertura della vasca di un depuratore partendo dal rilievo
Il primo documento utile è una pianta che rappresenti il contorno effettivo della vasca. Vanno riportati restringimenti, cambi di direzione, muri divisori e punti nei quali il bordo presenta quote differenti. Una dimensione ricavata da un vecchio disegno deve essere confrontata con la situazione attuale, soprattutto se l’impianto ha subito modifiche.
Il rilievo deve descrivere anche ciò che si trova sopra e accanto alla vasca. Una tubazione che attraversa il bordo, una passerella o una struttura di sostegno possono condizionare il profilo dei moduli e lo spazio necessario alla loro posa. Le fotografie aiutano a leggere questi dettagli, purché siano associate alla posizione corrispondente sulla pianta.
La luce libera è la distanza che la copertura deve superare tra gli appoggi previsti. Non coincide necessariamente con la dimensione maggiore riportata sul disegno: dipende dalla direzione in cui lavorano i moduli e dai bordi utilizzabili.
Accanto alla geometria serve conoscere la condizione dei muri sui quali appoggiare la copertura. Il rilievo non sostituisce la verifica della struttura esistente, ma permette di raccogliere le informazioni necessarie al progettista.
Se una parte del bordo è occupata, conviene evidenziarla sul disegno invece di lasciarla alla sola lettura delle fotografie. L’ufficio tecnico può così distinguere la superficie disponibile per l’appoggio dagli spazi già destinati ad altre funzioni dell’impianto.
Le famiglie di coperture Delta Cover rispondono a geometrie e vincoli diversi. Per le vasche rettangolari si valutano i tegoli; quando la luce aumenta, si considera la capriata. Per le vasche circolari la presenza di una passerella fissa o di un carroponte girevole modifica invece il tipo di soluzione da approfondire.
Le dimensioni delle schede aiutano a orientare la fattibilità, senza sostituire il dimensionamento della commessa. I tegoli arrivano fino a 12,70 m di larghezza, le capriate fino a 23,40 m senza appoggi intermedi, le cupole fino a 22 m. Le coperture circolari fisse e girevoli hanno un campo dimensionale che arriva fino a 32,70 m.
| Configurazione | Famiglia da valutare | Vincolo da chiarire |
| Vasca rettangolare | Tegoli | Dimensioni interne e bordo disponibile |
| Vasca rettangolare di luce maggiore a 12,70 m. | Capriata | Dimensioni interne e bordo disponibile |
| Vasca circolare | Cupola o circolare fissa | Geometria della vasca e geometria della passerella (se presente). |
| Carroponte girevole | Circolare girevole | Geometria della vasca e geometria del ponte mobile |
| Dissabbiatore rettangolare con ponte mobile | Copertura piana dedicata | Geometria della vasca e geometria del ponte mobile |
| Cassone fanghi scarrabile | Cappa | Dimensioni cassone |
La tabella è un orientamento iniziale. Una vasca circolare, per esempio, richiede di capire se è presente un ponte mobile o una passerella fissa o nulla.
Come integrare tubazioni, ponti e apparecchiature:
Le interferenze vanno considerate prima di definire la disposizione dei moduli. Sagomare un modulo in cantiere senza averlo previsto nel progetto potrebbe non essere possibile nel caso vada a compromettere la solidità strutturale della copertura. Il percorso delle tubazioni, la posizione dei sostegni e gli ingombri delle apparecchiature devono quindi essere condivisi mentre si studia la soluzione.

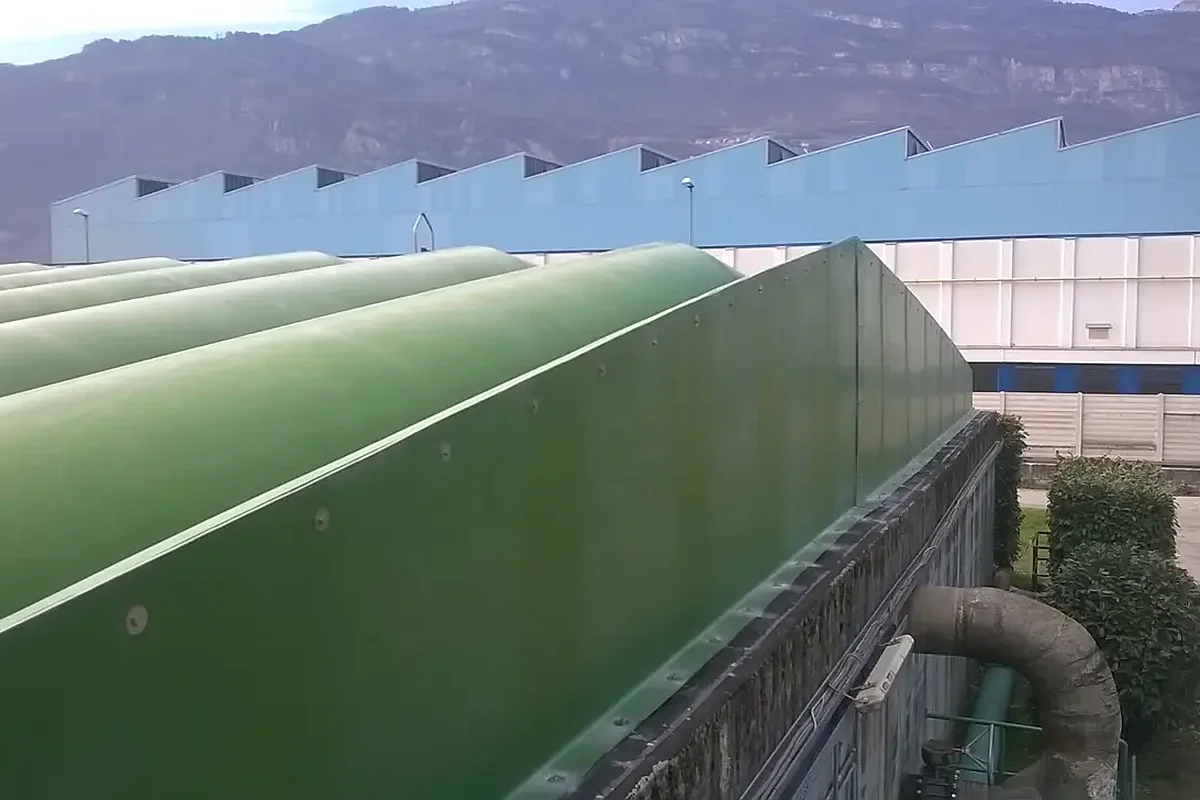

Un caso in provincia di Bolzano mostra quanto questo passaggio possa incidere sulla forma finale. In un depuratore civile le tubazioni esistenti non potevano essere spostate: la copertura a tegoli è stata realizzata con un rialzo perimetrale di circa 80 cm. Il dato riguarda quella commessa e documenta un adattamento al vincolo presente.
Per un ponte mobile servono disegni dettagliati dello stesso per capire la fattibilità e per concordare eventuali modifiche da attuare.
Per pompe e mixer serve invece conoscere la loro precisa posizione e dimensione. Un’apertura per ispezione visiva potrebbe non essere idonea a rimuovere apparecchiature.

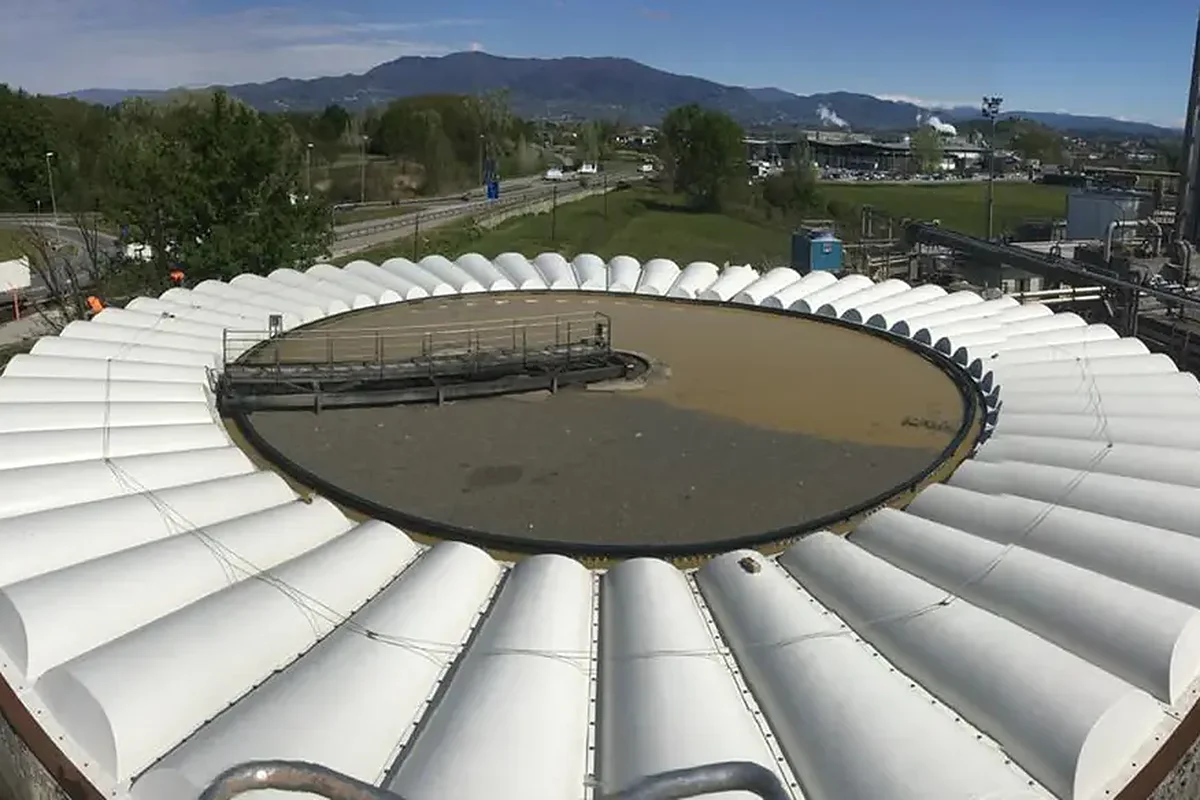

Se è previsto un revamping, il progetto della copertura deve riferirsi all’assetto futuro. Nella realizzazione su una vasca circolare in provincia di Verbania, la copertura è stata coordinata con l’installazione di un nuovo ponte radiale. Questa esperienza aiuta a distinguere i dati esistenti da quelli che devono essere concordati tra i soggetti coinvolti.
Come mantenere accessibili vasca e apparecchiature
Il progetto deve descrivere che cosa accadrà dopo la posa. Un accesso per osservare il livello, una botola per estrarre una pompa e la rimozione di un modulo rispondono a esigenze differenti. Raccogliere gli interventi abituali del gestore permette di collocare le aperture dove verranno effettivamente utilizzate.
I moduli Delta Cover si possono rimuovere singolarmente senza smontare quelli adiacenti. Questa caratteristica va coordinata con gli spazi esterni: il modulo estratto deve poter essere movimentato e appoggiato in una zona adatta. La sola disponibilità di un’apertura nella copertura non descrive l’intera organizzazione dell’intervento.
Anche le connessioni all’aspirazione aria confinata richiedono un confronto con chi progetta il trattamento dell’aria. I punti di prelievo devono essere stabiliti e dimensionati in virtù dell’impianto.
Per avviare il confronto tecnico è utile preparare un insieme coerente di informazioni:
- Pianta e sezioni con geometria, quote e appoggi proposti.
- Fotografie delle interferenze e delle zone esterne disponibili.
- Posizione e dimensione delle apparecchiature da poter estrarre.
- Collegamenti all’aspirazione aria.
- Esigenze del gestore durante posa, ispezione e manutenzione.
La posa a vasca piena è possibile nella maggior parte dei casi descritti dall’azienda, ma deve essere valutata sulla singola commessa. Occorre chiarire quali attività dell’impianto possono proseguire e quali coordinamenti sono necessari durante il montaggio. Questa verifica precede la definizione del programma di cantiere.
Domande frequenti sulla scelta della copertura
Bastano lunghezza e larghezza per scegliere il prodotto?
Sono dati iniziali utili, ma vanno completati con quote degli appoggi, forma del perimetro e interferenze. La scelta deve considerare anche i movimenti delle apparecchiature e gli accessi necessari al gestore.
Una vasca circolare richiede sempre una cupola?
No: il brief delle famiglie comprende anche coperture circolari fisse e girevoli. La presenza di passerelle e carroponte orienta il confronto tecnico, insieme alle dimensioni e alle condizioni degli appoggi.
Si possono prevedere aperture dopo l’installazione?
Dipende dalla tipologia e dimensione delle botole, in molti casi è possibile inserire accessori anche in un secondo momento. Raccogliere le esigenze prima della produzione permette comunque di coordinarsi meglio.
Il confronto con l’ufficio tecnico Delta Cover
Progettiamo, produciamo e installiamo coperture in PRFV, seguendo la commessa dal confronto sui vincoli fino alla posa. Disponiamo di oltre 50 stampi di proprietà e di famiglie dedicate alle principali geometrie delle vasche; la fattibilità viene valutata sui dati del tuo impianto.
Puoi inviarci un disegno tecnico e fotografie delle interferenze per impostare il confronto.
